תיאור
לחיבור כבלי נחושת לפי DIN 57295.חומר:
נחושת אלקטרוליטית (E-Cu).פני שטח:
ללא ציפוי.| מק"ט | קוטר חתך (המוליך (מ"מ² |
|---|---|
| 101305360 | 25/50 |
| 101305361 | 35/50 |
| 101305363 | 25/70 |
| 101305364 | 35/70 |
| 101305365 | 50/70 |
| 101305366 | 25/95 |
| 101305367 | 35/95 |
| 101305369 | 50/95 |
| 101305370 | 70/95 |
| 101305372 | 50/120 |
| 101305373 | 70/120 |
| 101305374 | 95/120 |
| 101305377 | 50/150 |
| 101305378 | 70/150 |
| 101305379 | 95/150 |
| 101305380 | 120/150 |
| 101305384 | 95/185 |
| 101305385 | 120/185 |
| 101305386 | 150/185 |
| 101305391 | 95/240 |
| 101305392 | 120/240 |
| 101305393 | 150/240 |
| 101305394 | 185/240 |
| 101305396 | 150/300 |
| 101305397 | 185/300 |
| 101305398 | 240/300 |
| 101305401 | 185/400 |
| 101305402 | 240/400 |
| 101305403 | 300/400 |
| 101305404 | 240/500 |
| 101305405 | 300/500 |
| 101305406 | 400/500 |
| 101305407 | 300/625 |
| 101305408 | 400/625 |
| 101305409 | 500/625 |
הנחיות למשתמש:
מחברי הלחץ מסומנים במספר קוד (המקביל, בערך, לקוטר החיצוני של מחבר הלחץ). טבע הלחיצה הנדרש נבחר בהתאם לקוד זה. ללחיצות (בצורת משושה) המבוצעות באמצעות מכשירי לחיצה מכאניים ידניים יש להשתמש בטבעים בצבע חום-שחור ללחיצת מחברי לחץ מנחושת, פליז או פלדה. ואילו למחברי לחץ עשויים אלומיניום יש להשתמש בטבעי לחיצה בציפוי אבץ אלקטרוליטי, בצבע לבן. במכשירי הלחיצה ההידראוליים אין הבדל בין טבעי הלחיצה עבור מחברי לחץ ממתכות שונות. מחברי לחץ אלומיניום ללא מתיחה, אלומיניום במתיחה ונחושת במתיחה מגיעים ממולאים בגריז מגעים. אין להוציא את הגריז מתוך מחבר הלחץ. גריז היוצא תוך כדי לחיצה יש לנקות. הוראות הרכבה:- יש לנקות את קצה הכבל במברשת פלדה, להסרת לכלוך וחמצון.
- יש להכניס את קצה הכבל אל תוך מחבר הלחץ עד למרכזו.
- לפני הלחיצה יש לוודא כי קוד טבע הלחיצה תואם לזה המסומן על מחבר הלחץ.
- את הלחיצה הראשונה יש לבצע במרכז המחבר ולהמשיך בלחיצות מן המרכז אל החוץ. מספר הלחיצות מסומן על גבי המחבר. יש להקפיד לבצע מספר לחיצות כפי שמצוין.

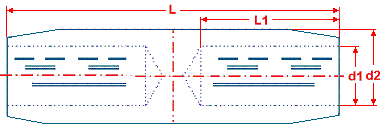

תרשים:
